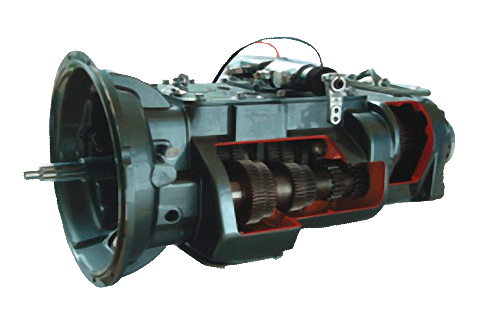

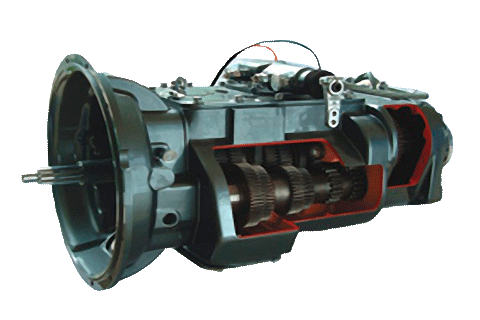

结构特点
  • 采用主、副箱组合式设计，带前置副箱,主箱手操纵,前,后副箱操纵。
  • 采用双中间轴传动，主轴和主轴齿轮浮动。
  • 主副箱均采用大圆弧齿根,准渐开线齿形设计,按科学数据设计的K形框图控制齿部精度,齿轮强化喷丸处理,提高承载能力。
  • 换档机构灵活,使用可靠。采用双H操纵装置,可单,双杆操纵,左,右操纵和双向操纵。
  • 可根据用户要求配备离合器壳,分离装置总成等。
  • 轴向尺寸短,重量轻,承载能力大,使用可靠,维修方便。
技术参数
型号 输入功率(kW) 输入扭矩(N·m) 各档速比 重量(Kg) 注油量(L)
1 2 3 4 5 6 7 8 9 10 11 12 R1 R2
12JS160T 285 1600 15.53 12.08 9.39 7.33 5.73 4.46 3.48 2.71 2.10 1.64 1.28 1.00 14.86 3.33 350 14.5
12JS160TA 285 1600 12.10 9.41 7.31 5.71 4.46 3.48 2.71 2.11 1.64 1.28 1.00 0.78 11.56 2.59 350 14.5
12JS180T 331 1800 15.53 12.08 9.39 7.33 5.73 4.46 3.48 2.71 2.10 1.64 1.28 1.00 14.86 3.33 350 14.5
12JS180TA 331 1800 12.10 9.41 7.31 5.71 4.46 3.48 2.71 2.11 1.64 1.28 1.00 0.78 11.56 2.59 350 14.5
12JS200T 355 2000 15.53 12.08 9.39 7.33 5.73 4.46 3.48 2.71 2.10 1.64 1.28 1.00 14.86 3.33 350 14.5
12JS200TA 355 2000 12.10 9.41 7.31 5.71 4.46 3.48 2.71 2.11 1.64 1.28 1.00 0.78 11.56 2.59 350 14.5
12JS240T 400 2400 15.53 12.08 9.39 7.33 5.73 4.46 3.48 2.71 2.10 1.64 1.28 1.00 14.86 3.33 350 14.5
12JS240TA 400 2400 12.10 9.41 7.31 5.71 4.46 3.48 2.71 2.11 1.64 1.28 1.00 0.78 11.56 2.59 350 14.5
适用车型
  • 该系列变速器总成适用于载重车、自卸车、集装箱运输车和各种专用车、特种车。
